Detailný odporúčaný návod na montáž plastových otvorových výplní

V nasledujúcich riadkoch sa prehľadne krok za krokom dozviete, ako sa postupuje pri demontáži starého okna a pri montáži nového plastového okna. Radi by sme vás však upozornili, že nasledujúci text nie je záväzným návodom, ale všeobecným odporúčaním. Montážne postupy sa môžu líšiť v závislosti od typu otvorovej výplne, typu a stavu stavby a mnohých ďalších faktorov. Montáž vykonaná iným spôsobom, než je uvedené v tomto návode, nemusí byť chybná a rozdiely nemusia byť predmetom reklamácie. Návod je majetkom spoločnosti TT Holding a.s.o a bez súhlasu ho nemožno kopírovať.

DEMONTÁŽ STARÉHO OKNA

  1. Zakrytie pomocou fólií
  2. Vybratie pôvodného dreveného rámu
  3. Príprava otvoru
  4.
  5.
  6.
  7.
  8.

1. Zakrytie pomocou fólií

Výmena starého okna za nové sa vykonáva najčastejšie z interiéru miestnosti, teda vnútornej strany domu či bytu. Je to z toho dôvodu, aby nedošlo k narušeniu vonkajšej fasády, ktorej oprava je vždy náročnejšia než úprava vnútorných omietok. Na výmenu okna je teda potrebné miestnosť najprv pripraviť. Okolo okna je nutný voľný prístup, takže všetko v jeho blízkosti odsťahujte (optimálny je voľný priestor 1–2 m pred otvorovou výplňou). Nezabudnite tiež nechať voľné prístupové cesty, ktorými okná budete nosiť.

Ďalej odporúčame v danej miestnosti zrolovať koberec a zakryť podlahu, radiátor a nábytok. Na zakrytie sú najlepšie silnejšie polyetylénové fólie, ktoré sa prilepia ochrannými lepiacimi páskami. Tieto silnejšie fólie, na rozdiel od slabých mikroténových, odolajú zvýšenému mechanickému namáhaniu a tiež prípadnému prievanu. Na podlahu potom môžeme odporučiť tvrdý kartón.

Zakrytie pomocou fólií
 Vybratie pôvodného dreveného rámu

2. Vybratie pôvodného dreveného rámu

Pred začatím demontáže odporúčame pre istotu premerať stavebný otvor a nové okno či dvere, aby ste mali istotu, že nedošlo k chybe vo výrobe či zámene pri expedícii a bude teda možné po demontáži pôvodného okna nové okno osadiť do súčasného otvoru.

Najprv pri demontáži vyveste jednotlivé krídla zo starých okien. Následne pomocou kladiva a majzlíka uvoľnite vnútornú parapetnú dosku. Styk vnútornej parapety s murivom na ľavom aj pravom boku je vhodné uvoľniť odsekaním časti muriva, aby došlo k čo najmenšiemu poškodeniu vnútorného ostenia, a znížila sa tak pracnosť a náklady spojené s opravou po osadení nového okna. Vonkajší parapetný plech, ak je ukotvený do rámu okna, taktiež uvoľnite, napr. pomocou majzlíka a kotviaci prvok odstráňte pomocou klieští. Následne na niekoľkých miestach rám starého okna narežte a pomocou páčidla pôvodný rám vyberte.

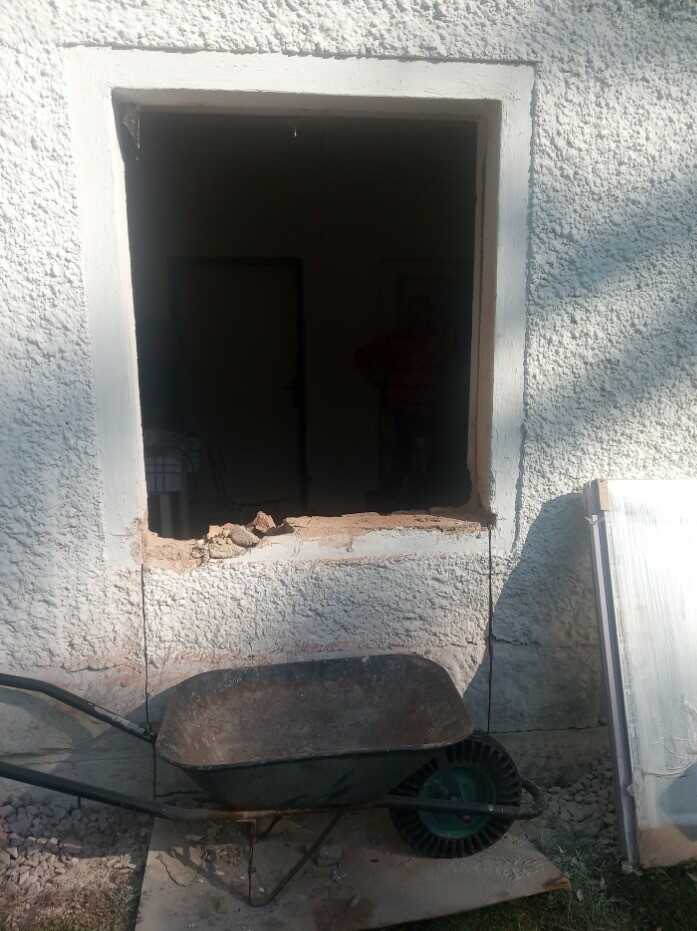

3. Príprava otvoru

Skôr ako do otvoru budete osadzovať nový rám, je potrebné ho očistiť. To znamená nielen odpratať napadanú omietku a suť, ale aj odstrániť uvoľnené časti omietky a prípadne zapraviť veľké nerovnosti ostenia.

MONTÁŽ NOVÉHO OKNA

  1. Vyvesenie krídla z rámu
  2. Príprava okenného rámu
  3. Osadenie a vyváženie rámu
  4. Ukotvenie rámu
  5. Vyplnenie montážnou penou
  6. Montáž parapiet
  7. Murárske zapravenie
  8. Očistenie a inštalácia príslušenstva

1. Vyvesenie krídla z rámu

Pred začatím montáže vyveste krídlo z rámu. Vyvesenie krídla vykonáte odklopením hornej krytky na pántovej strane okna a vysunutím čapu smerom dolu. Po vysunutí čapu dôjde k uvoľneniu krídla – krídlo otvorte kľukou do polohy otvorené a pohybom hore vysuňte krídlo zo spodného pántu. V prípade, že máte v jednej miestnosti viac okien, odporúčame označiť si krídla a rámy. Pri spätnom nasadzovaní krídel do rámu v prípade rovnakých alebo veľmi podobných rozmerov sa tak vyhnete prípadnej zámene.

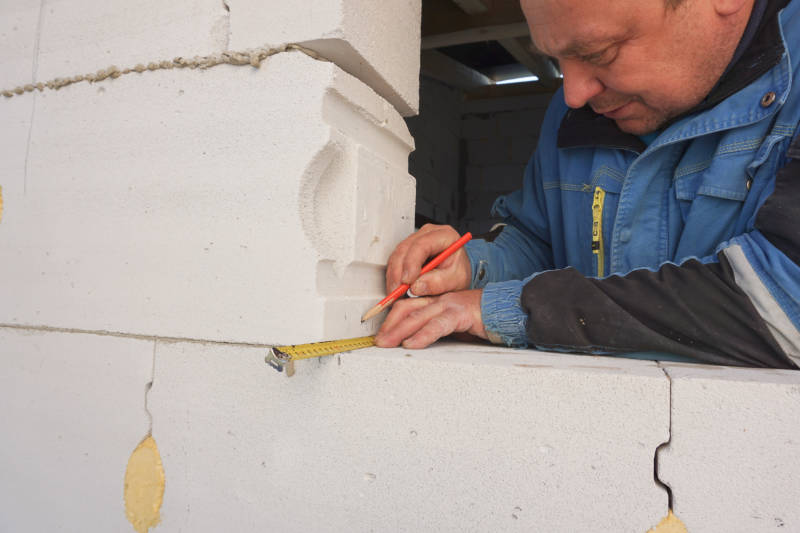

Zaměření okna

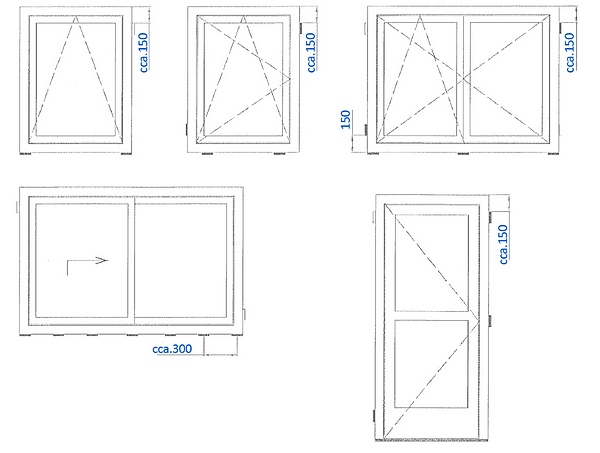

Odporúčané rozmiestnenie kotviacich bodov

2. Príprava okenného rámu (iba v prípade montáže pomocou turboskrutiek – ak ste sa rozhodli pre montáž pomocou montážnych kotiev, môžete tento bod preskočiť)

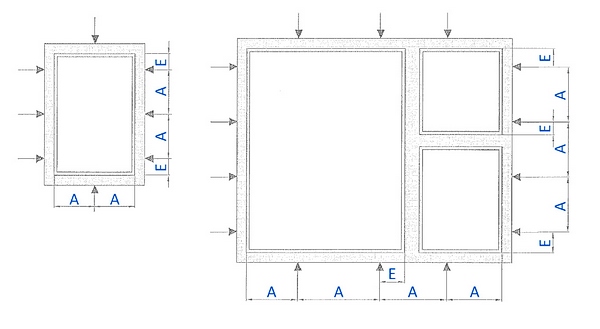

V prípade, že ste sa rozhodli pre montáž pomocou turboskrutiek, rám okna pred vložením do pripraveného stavebného otvoru najprv predvŕtajte, najlepšie vrtákom do železa priemeru 7 mm (v okenných rámoch je oceľová výstuž hrúbky 1,25 – 2,5 mm, takže vrták musí prejsť nielen plastovým rámom, ale i výstužou). Otvory do rámu vŕtajte vo zvislej polohe. Počet kotviacich bodov, a teda aj predvŕtaných otvorov rámu, závisí od typu otvorovej výplne a mnohých ďalších faktorov. Obrázok nižšie znázorňuje všeobecne odporúčané rozmiestnenie kotviacich bodov. Písmeno A značí vzdialenosť kotviacich prvkov, písmeno E vzdialenosť od vnútorného rohu rámu a stĺpika.

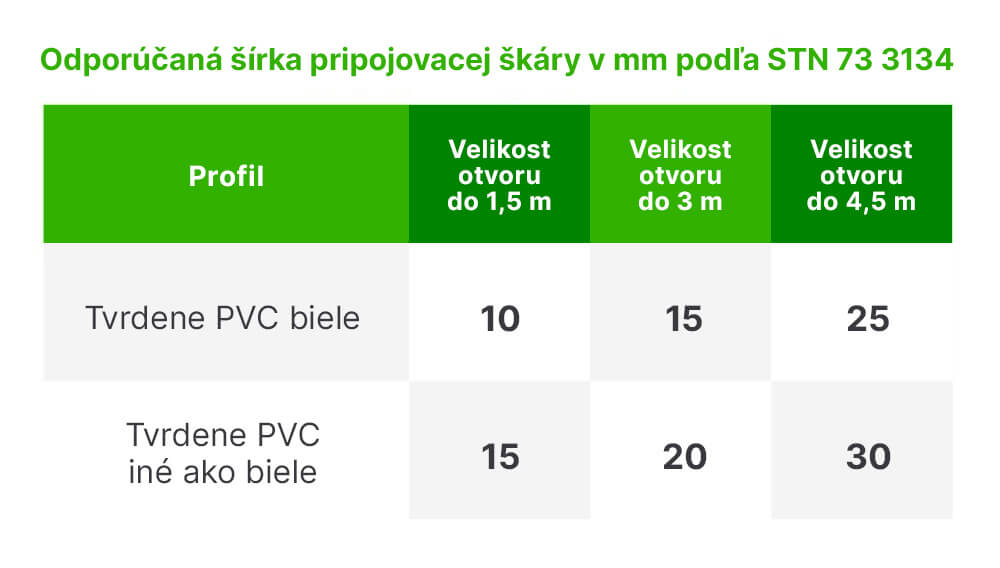

Odporúčania podľa normy STN 73 3134

Zdroj obrázkov: STN 73 3134

3. Osadenie a vyváženie rámu

Ak teda máte pripravený otvor aj rám (ak ste sa rozhodli pre kotvenie pomocou turboskrutiek, je potrebné mať v ráme vyvŕtané diery – viď. Bod 2), môžete okno – respektíve iba rám bez krídel – vložiť do otvoru. Rám by mal po stranách vyčnievať rovnako a je potrebné ho pomocou vodováhy vyvážiť vo vodorovnej i zvislej polohe (kamkoľvek na otvorovú výplň priložíte vodováhu, musí byť rovina). Aby sa vám rám neposúval, zaistite ho na niekoľkých miestach pomocnými klinmi. Nezabudnite pritom, že výška osadenia okna nad parapetným murivom musí umožniť následné prevedenie dostatočnej hrúbky izolácie pod vonkajšou parapetou.

Osadenie a vyváženie rámu
Montáž okenního rámu pomocí distančních podložek

4. Ukotvenie rámu

Nižšie uvedený montážny postup ukotvenia rámu je možné rozšíriť o použitie nosných a dištančných podložiek, ktorých osadenie predchádza finálnemu pevnému spojeniu rámu s ostením (osadenie podložiek je nutné teda vykonať pred zavŕtaním rámu). V prípade, že sa rozhodnete podložky použiť – nosné podložky musia mať dostatočnú nosnosť, musia byť nenasiakavé, trvanlivé, chemicky kompatibilné s vedľajšími materiálmi a musia mať tepelnú vodivosť rovnakú alebo nižšiu ako materiál rámu. Dištančné podložky musia spĺňať rovnaké kritériá s výnimkou požiadavky na ich dostatočnú nosnosť. Rozmiestnenie podložiek pozri obrázok nižšie, čiernou je zobrazená nosná podložka, bielou dištančná podložka, rozmery sú v milimetroch.

Nie je vhodné kotvenie umiestniť oproti spojom priečnikov a stĺpikov výrobku. Počet kotviacich bodov závisí od typu otvorovej výplne a mnohých ďalších faktorov. Vzájomná vzdialenosť kotviacich prvkov by mala byť do 700 mm. Vzdialenosť od vnútorného rohu, rámového rohu, a od stĺpikov a priečok by mala byť 100 mm až 150 mm, a 250 mm u plastových okien iných ako bielych. Obrázok nižšie znázorňuje všeobecne odporúčané rozmiestnenie kotviacich bodov. Písmeno A značí vzdialenosť kotviacich prvkov, písmeno E vzdialenosť od vnútorného rohu rámu a stĺpika.

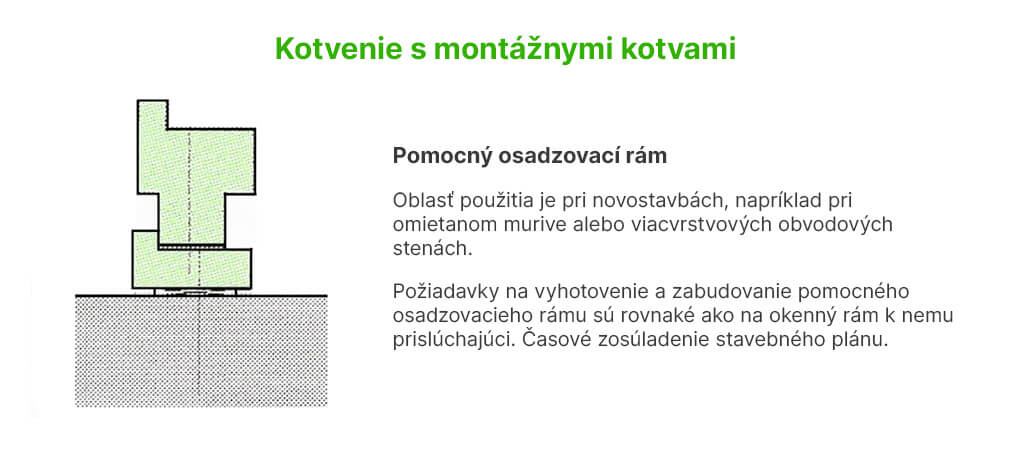

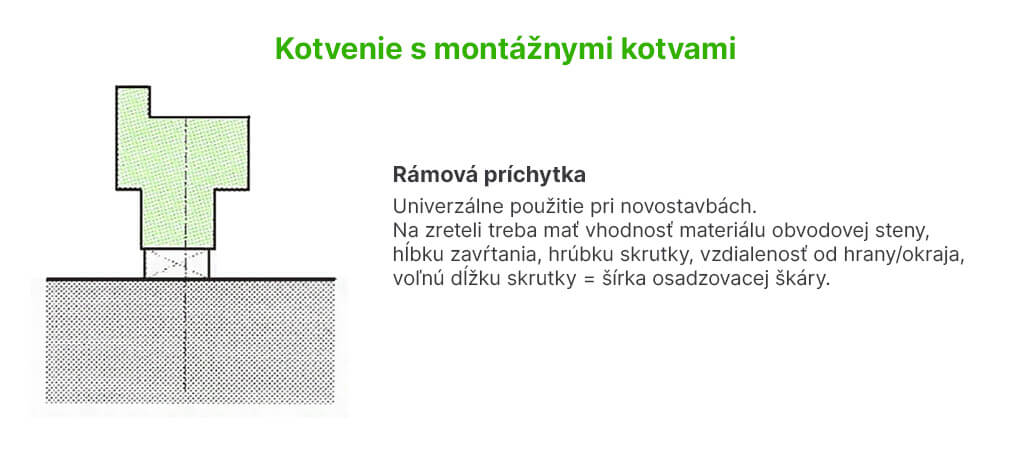

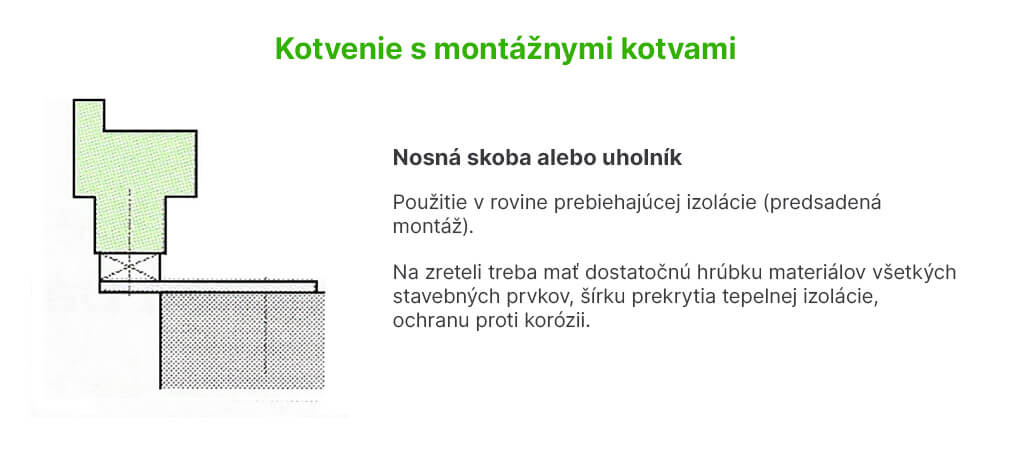

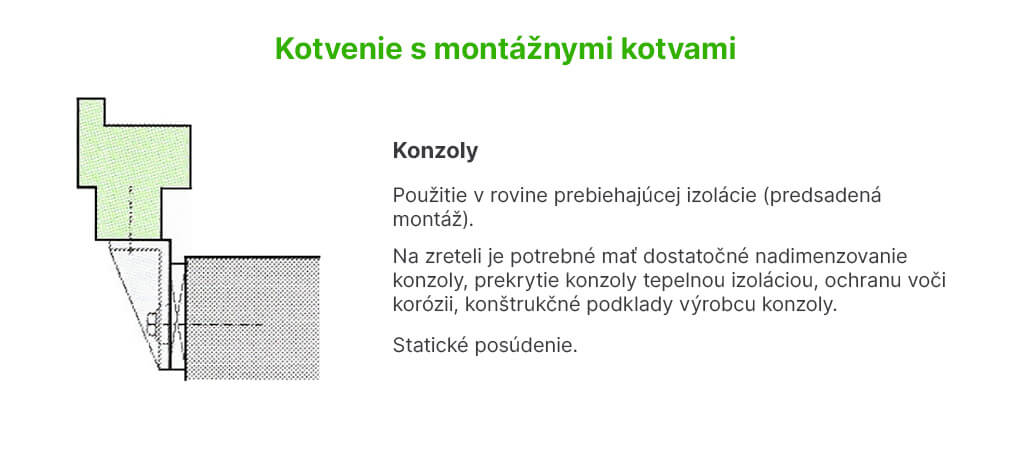

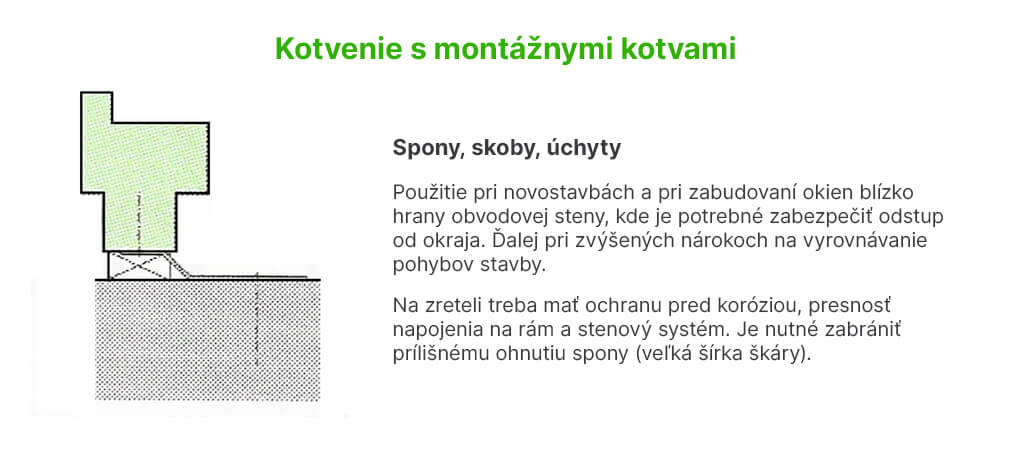

Najjednoduchším spôsobom ukotvenia je použitie montážnych kotiev. Kotvu jednoducho zaseknite do drážok v ráme, prihnite k murivu a pomocou hmoždiniek a skrutiek uchyťte do muriva. Nezabudnite po ukotvení prekontrolovať správne vyváženie rámu.

Použitie nosných a dištančných podložiek

Ďalším spôsobom je upevnenie rámu pomocou turboskrutiek. Tento spôsob montáže zabezpečí pevnejšie spojenie rámu s telesom stavby, ale počítajte s o niečo náročnejšou prípravou spojenou s predvŕtaním otvorov do rámu. Cez pripravené otvory v ráme okna vyvŕtate otvory do muriva. Pre vyvŕtanie otvorov do muriva odporúčame SDS vrták. Pred vlastným zaskrutkovaním turboskrutiek prekontrolujte správne vyváženie (aby bola výplň plne funkčná, je nutné aby bol rám vyvážený vo všetkých rovinách). Túto kontrolu odporúčame vykonávať priebežne počas celej montáže. Potom už je aplikácia turboskrutiek jednoduchá – turboskrutku cez rám priskrutkujete do telesa stavby. Pozor, aby ste príliš nepritiahli turboskrutku k rámu, a nedošlo tak k jeho prehnutiu – vznikla by potom netesnosť medzi rámom a krídlom.

Minimálna hĺbka ukotvenia je 30 – 60 mm. Na záver nasaďte na hlavičky turboskrutiek plastové krytky. Turboskrutky si môžete zakúpiť v našom e-shope v dĺžkach od 72 mm až do 212 mm.

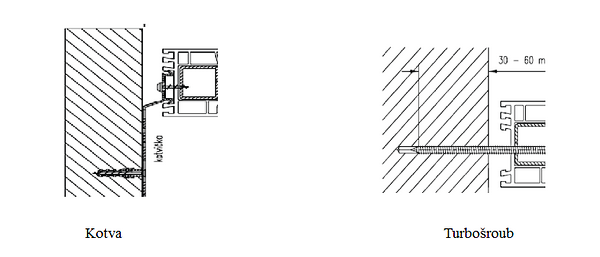

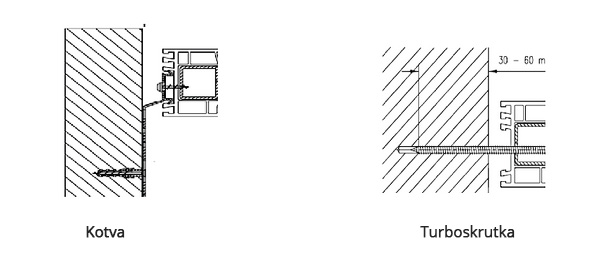

 Upevnenie rámu pomocou turboskrutiek a kotiev

Odporúčania podľa normy STN 73 3134

Zdroj obrázkov: STN 73 3134

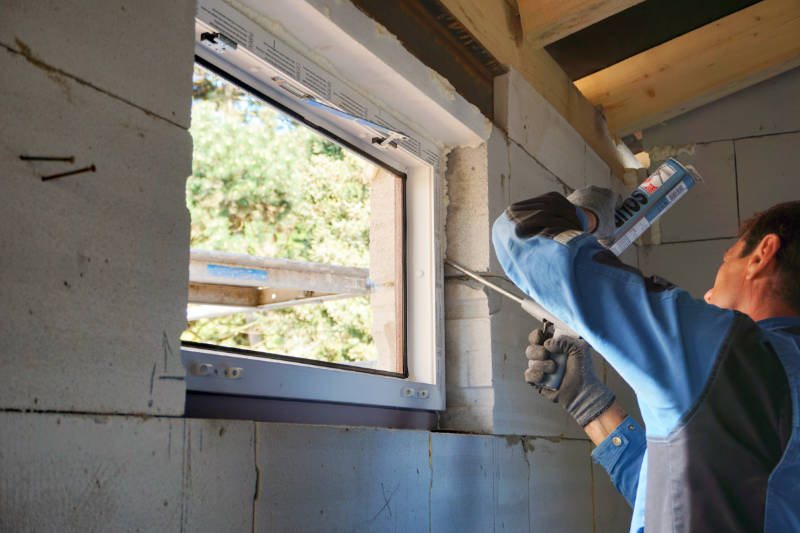

5. Vyplnenie montážnou penou

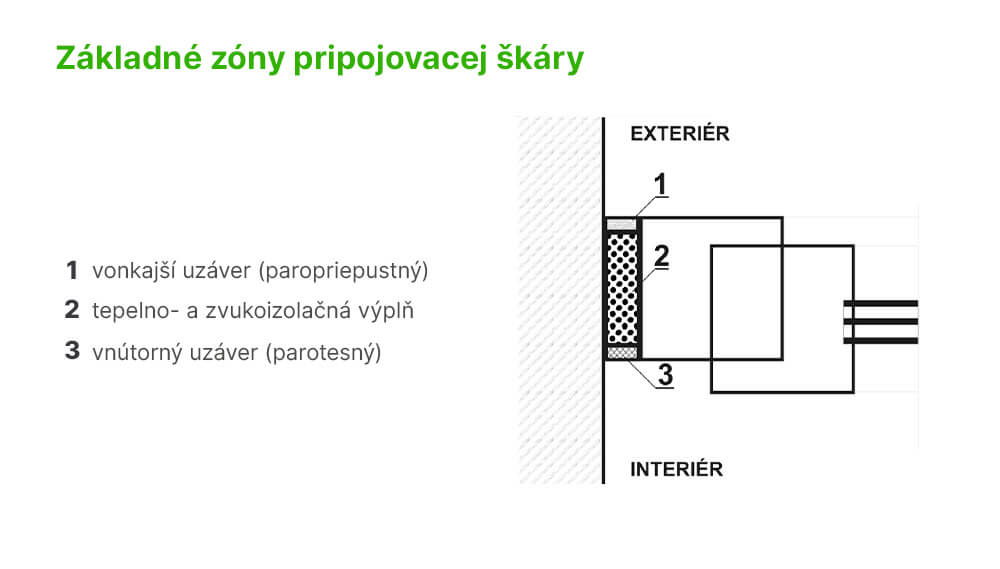

Po zakotvení rámu je potrebné priestor medzi rámom a ostením vyplniť izolačným materiálom. Použite montážnu penu, ktorú jednoducho vstreknete pomocou pištole alebo trubičky. Pred aplikáciou peny aerosolovú plechovku dokonale pretrepte, najmenej 30 x, a podklad navlhčite vodou. Medzery vypeňte zhruba z dvoch tretín, pretože pena ešte napučí. Penu nanášajte zdola smerom nahor.

Aby pena dostatočne vytvrdla, nemal by vyplňovaný priestor na jednu vrstvu čerstvej peny byť väčší ako 50 až 100 mm. Montážnu penu môžete aplikovať po celý rok, v závislosti od konkrétnej teploty si môžete zakúpiť montážnu penu letnú, či montážnu penu zimnú. Po zatuhnutí peny vyberte pomocné kliny a vzniknuté medzery vyplňte penou. Keď bude pena dostatočne stuhnutá, prebytočné časti orežte.

Vyplnenie montážnou penou>

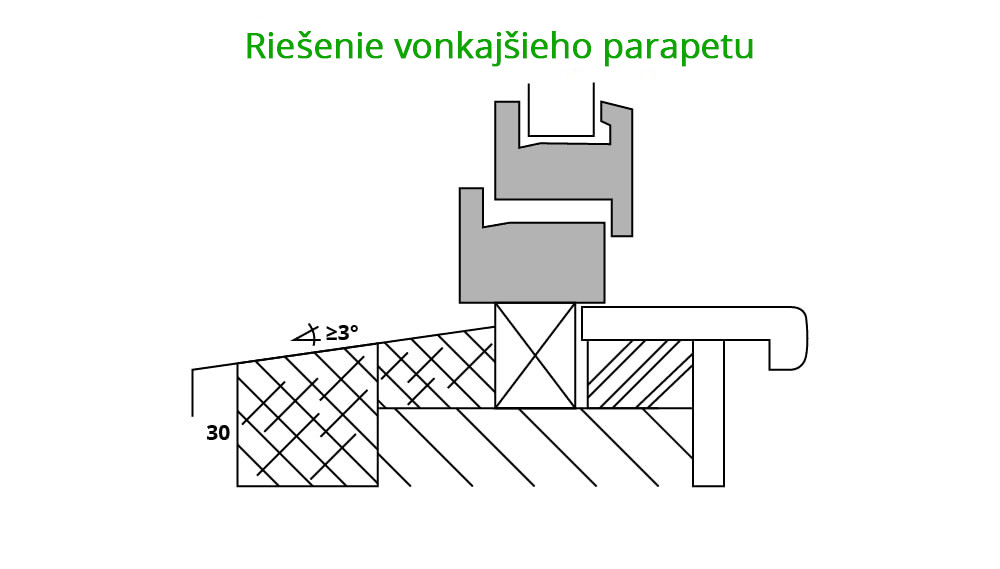

Použití akrylového tmelu při montáži venkovního parapetu

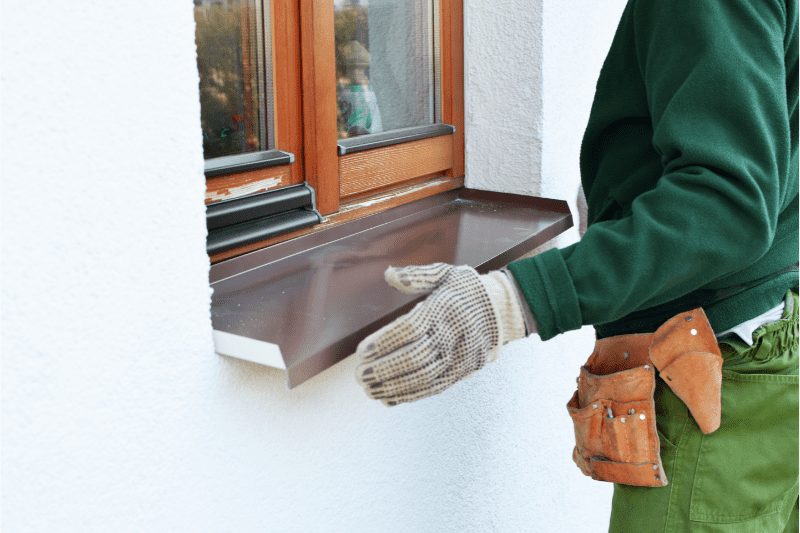

6. Montáž parapiet

K už zabudovanému rámu následne osaďte parapety – vnútorné a vonkajšie. Najprv si pripravte podklad. Musí byť rovný, čistý a v požadovanej výške. Pred osadením parapety nasaďte bočné krytky. Na podklad naneste nízkoexpanznú montážnu penu a na ňu parapetu uložte.

Vnútornú parapetu pritlačte k podkladovému profilu (tzv. parapetnému dorazu), ktorý je súčasťou každého okna a nachádza sa pod spodným okrajom rámu okna (jeho výška býva najčastejšie 30 mm).

Vonkajšiu parapetu zasuňte do drážky v spodnej časti rámu okenného profilu a upevnite pomocou dodaných skrutiek, na ktoré následne nasadíte plastové krytky.

Aby pri okne nestála voda, je potrebné mať parapetu pod určitým sklonom. U vnútornej parapety je to okolo 2 – 4 stupne, u vonkajšej zhruba 7 stupňov. Po montáži je potrebné ešte parapetu po obvode utesniť. Na škáry medzi parapetou a murivom odporúčame pretierateľný akrylový tmel. Na utesnenie škár medzi oknom a parapetou je zase vhodnejší silikón, ktorý je v transparentnom prevedení alebo vo farbe podkladu.

7. Murárske zapravenie

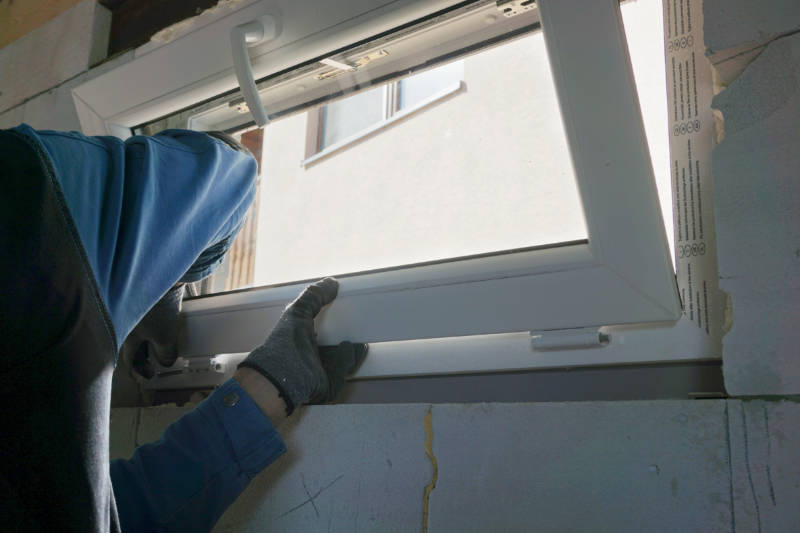

Po vykonaní montáže rámu okna (dverí) už môžete nasadiť krídla. Nasadenie krídel vykonáme podobne ako sme vykonali ich vyvesenie, tzn. krídlo s kľučkou v otvorenej polohe (t.j. kľučka vodorovne) nasadíme na spodný pánt, pritlačíme k rámu, zasunieme horný čap, na ktorý potom nasadíme späť plastovú krytku, a krídlo uzavrieme (kľučka smerom dole). Teraz sa môžeme pustiť do murárskeho zapravenia. V prípade väčšieho poškodenia najprv vykonajte zapravenie hrubou omietkou a následne natiahnite "fajnovú".

Pre pekné zapravenie a aj na elimináciu popraskania odporúčame z vonkajšej i vnútornej strany inštalovať začisťovacie okenné lišty – tzv. APU lišty, ktoré umožňujú dilatovať. Na ich inštaláciu sa môžete podívať napr. v tomto videu.

Murárske zapravenie
Očistenie, nasadenie krytiek, montáž žalúzií a sietí proti hmyzu

8. Očistenie, nasadenie krytiek, montáž žalúzií a sietí proti hmyzu

Po dokončení murárskeho zapravenia okná (dvere) očistite a odstráňte ochranné fólie (najneskôr do 2 mesiacov). Očistenie a umytie okien urobte v súlade s Návodom na obsluhu a údržbu plastových okien, ktorý dodávame spolu s výrobkami. Skontrolujte správnu funkciu okna a prípadne upravte nastavenie. Ako postupovať, o tom sa dočítate v tomto návode na nastavenie. Nakoniec nasaďte krytky na jednotlivé časti kovania. Potom si môžete prípadne do okien namontovať žalúzie alebo siete proti hmyzu – oboje možno pridať v košíku pri kúpe ľubovoľného okna. A pomôžeme vám i s montážou interiérových žalúzií a sietí proti hmyzu – natočili sme inštruktážne videá.
